二極管作為常用的電子元件，在選型上你真的正確了嗎？

在實際的工程中，二極管常用于交流電壓轉換成直流電壓電路中，也常常用來做穩壓電路，限幅電路，續流電路。

二極管是常用的電子元件，二極管是分大小的，功率，電壓，電流，頻率都不同，還根據功能和作用有很多種不同分類，這些都需要查手冊來選型使用的。現在廣州飛虹為大家整理了一些常用的二極管，希望能夠幫助到大家。

（1）整流二極管

將交流電源整流成為直流電流的二極管叫作整流二極管，因結電容大，故工作頻率低。

（2）開關二極管

在脈沖數字電路中，用于接通和關斷電路的二極管叫開關二極管，其特點是反向恢復時間短，能滿足高頻和超高頻應用的需要。

二極管在正向電壓作用下電阻很小，處于導通狀態，相當于一只接通的開關；在反向電壓作用下，電阻很大，處于截止?fàn)顟B(tài)，如同一只斷開的開關。利用二極管的開關特性，可以組成各種邏輯電路。

開關二極管的特長是開關速度快。而肖特基型二極管的開關時間特短，因而是理想的開關二極管。2AK型點接觸為中速開關電路用；2CK型平面接觸為高速開關電路用；用于開關、限幅、鉗位或檢波等電路；肖特基（SBD）硅大電流開關，正向壓降小，速度快、效率高。

（3）穩壓二極管

穩壓二極管是由硅材料制成的面結合型晶體二極管，因?yàn)樗茉陔娐分衅鸱€(wěn)壓作用，二極管電子元件故稱為穩壓二極管。

這種管子是利用二極管的反向擊穿特性制成的，在電路中其兩端的電壓保持基本不變，起到穩定電壓的作用。作為控制電壓和標準電壓使用而制作的。

（4）變?nèi)荻O管

用于自動頻率控制（AFC）和調諧用的小功率二極管稱變?nèi)荻O管。它利用 PN 結的電容隨外加偏壓而變化這一特性制成的非線性電容元件，被廣泛地用于參量放大器，電子調諧及倍頻器等微波電路中。

通常，雖然是采用硅的擴散型二極管，但是也可采用合金擴散型、外延結合型、雙重?cái)U(kuò)散型等特殊制作的二極管，因?yàn)檫@些二極管對于電壓而言，其靜電容量的變化率特別大。結電容隨反向電壓VR變化，取代可變電容，用作調諧回路、振蕩電路、鎖相環路，常用于電視機高頻頭的頻道轉換和調諧電路，多以硅材料制作。

（5）TVS二極管

TVS二極管（Transient Voltage Suppresser 瞬態電壓抑制器）是和被保護電路并聯的，當瞬態電壓超過電路的正常工作電壓時，二極管電子元件二極管發生雪崩，為瞬態電流提供通路，使內部電路免遭超額電壓的擊穿或超額電流的過熱燒毀。

由于 TVS 二極管的結面積較大，使得它具有泄放瞬態大電流的優點，具有理想的保護作用。

（6）肖特基二極管

它是具有肖特基特性的"金屬半導體結"的二極管。其正向起始電壓較低。其金屬層除材料外，還可以采用金、鉬、鎳、鈦等材料。其半導體材料采用硅或砷化鎵，多為N型半導體。這種器件是由多數載流子導電的，所以，其反向飽和電流較以少數載流子導電的PN結大得多。

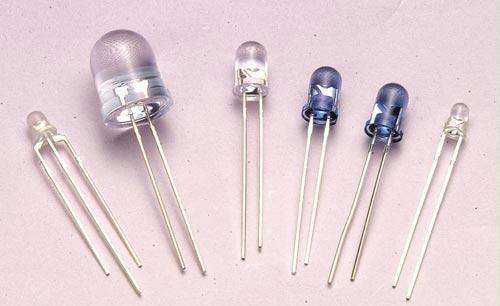

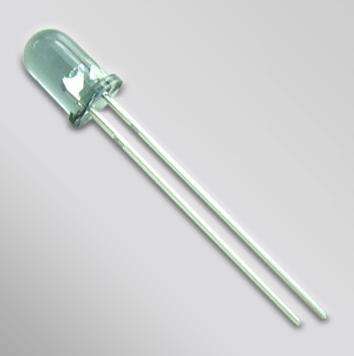

隨著技術的進步，出現了白光高亮二極管，形成了LED照明這一新興產業。 還用于VCD、DVD、計算器等顯示器上。
